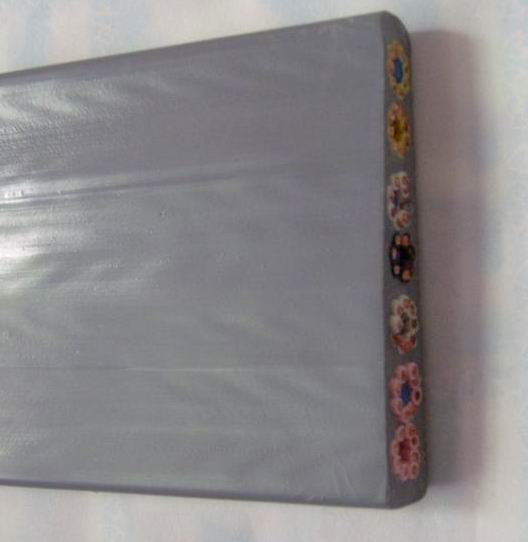

扁平軟電纜YFFB,YFFBJ
一．扁平軟電纜YFFB,YFFBJ 使用特點:
扁平軟電纜YFFB,YFFBJ 具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，YFFB,YFFBJ系列耐溫扁電纜已廣泛應用于冶金、電力、船舶、港口等行業。
二．詳細介紹
扁平軟電纜YFFB,YFFBJ 的結構特點
導電線芯采用軟結構，確保電纜柔軟性能好。
J緣和保護層材料采用丁晴聚物，提高電纜柔軟特性和防腐、耐寒特性。
J緣線芯分色，為敷設安裝提供方便。
可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件（YFFBJ型）。
三．YFFB,YFFBJ系列耐溫扁電纜產品特點
特別柔軟，尤耐彎折，往返移動，平穩不扭。室內戶外，適應溫度，酸堿油鹽，均能防護。選材嚴格，工藝，性能可靠，壽命長久。
四．YFFB,YFFBJ系列耐溫扁電纜主要產品
丁腈聚氯乙烯J緣及護套扁平形軟電纜
產品型號： YFFB (普通型)
YFFBJ (加強型)
YFFBP (屏蔽型)
YFFB-TH (三防型)
五． 扁平軟電纜YFFB,YFFBJ 電氣性能
電纜主要性能（符合企業標準）
電纜額定工作電壓交流450/750V及以下。
電纜使用環境溫度為-40℃～70℃。
電纜小彎曲半徑為電纜小邊長度的10倍。
各截面導電線芯20℃直流電阻大值（Romax）如下：（符合GB/T3956-1997）
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
Romax | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.780 | 0.551 | 0.386 | 0.272 | 0.206 | 0.161 | 0.129 | 0.106 | 0.0801 |
各截面J緣線芯70℃J緣電阻小值（Rimin）如下：（符合GB5023-1997）
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70～95 | 120～185 | 240 |
Romax(MΩ.m) | 11 | 10 | 10 | 9 | 7 | 6 | 5.6 | 4.6 | 4.4 | 3.8 | 3.7 | 3.2 | 2.9 | 2.8 |
成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。
J緣及護套小抗拉強度10N/mm2，小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸小伸長率20%。
不同環境不同溫度載流量校正系數（Ki）
℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
Ki | 1.41 | 1.35 | 1.29 | 1.22 | 1.15 | 1.08 | 1.00 |
℃ | 45 | 50 | 55 | 60 | 65 | 70 | |
Ki | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | 0.18 | |
六．電纜的包裝、運輸及貯存：
電纜可以成圈包裝，也可以成盤包裝。
電纜運輸應確保包裝完好，嚴防機械碰傷。
長期貯存應避開-20℃以下低溫和50℃以上高溫。
七． 電纜訂貨表示：
訂貨時電纜用型號、額定電壓、芯數X截面、標準號及所需訂貨長度表示。
例如：訂購額定電壓450/750V、三芯、10mm2丁腈聚氯乙烯J緣護套扁平形軟電纜400米。
非定尺交貨時表示為：YFFB-450/750V 3X10mm2400m
