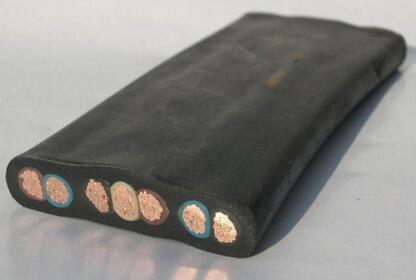

扁平軟電纜 VVFB
<!--[if !supportLists]-->一、<!--[endif]-->適用范圍
扁平軟電纜 VVFB適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。
<!--[if !supportLists]-->二、<!--[endif]-->二、型號規格
1、字母對應含義。
ZR－阻燃型電纜 Y-移動型 T-銅芯(省略) V-聚氯乙烯J緣 G-硅橡膠 F-氟塑料 VF-丁腈復合物護套 C-重型
2、型號M稱及用途見表1。 表1
型號 | M稱 |
VVFB | 多股細銅絲絞合PVCJ緣，丁腈復合物護套扁平軟電纜 |
ZR-VVFB | 多股細銅絲絞合阻燃PVCJ緣，丁腈復合物護套扁平軟電纜。 |
ZR105-VVFB | 多股細銅絲絞合阻燃105℃PVCJ緣，丁腈復合物護套扁平軟電纜 |
YGCB | 多股細銅絲絞合重型硅橡膠J緣和護套扁平軟電纜 |
YGCVFB | 多股細銅絲絞合重型硅橡膠J緣，丁腈PVC護套扁平軟電纜 |
YGCFB | 多股細銅絲絞合氟塑料J緣，重型硅橡膠護套扁平軟電纜 |
三、扁平軟電纜 VVFB產品技術指標
1、導電線芯20℃直流電阻大值
截面mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 |
電阻Ω/km | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.78 | 0.55 | 0.38 | 0.27 | 0.20 |
2、各截面導電線芯105℃直流電阻大值
截面mm2 | 1.5 | 2.5 | 4 | 6-10 | 16-70 | 95-150 | 180 |
電阻Ω/km | 10 | 9 | 8 | 7 | 6 | 5 | 4 |
3、不同環境溫度載流量校正系數
-20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
1.45 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 | 1.15 | 1.10 |
20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ |
1.05 | 1.0 | 0.94 | 0.885 | 0.815 | 0.745 | 0.666 | 0.577 |
4、成品電纜耐壓試驗：按IEC60502標準分款執行，額定電壓0.6/1kV及以下，經交流50Hz、2kV試驗5min不擊穿；額定電壓6kV，經直流25kV浸水20℃試驗1h不擊穿。 5、J緣及護套小抗拉強度：10N/mm2、小斷裂伸長率：150%、-40℃低溫小伸長率：20%。
四、產品使用特性
1、交流額定電壓U0/U：6/10kV和0.6/1kV。 2、導體線芯高工作溫度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡膠扁平：-60℃~200℃。 3、電纜經50000次彎曲：線芯不斷裂。 4、彎曲半徑：不小于電纜小邊長度的10倍。
