YFFZB移動扁平軟電纜
一、產品用途：適用于各種移動式電器設備電路的連接。如起重機、行車等移動機械設備。
二、執行標準：企業標準。
三、銷售規格： 線芯截面：控制軟電纜0.5—4 mm2 芯數:2-37芯; 動力軟電纜4—300 mm2 芯數:2、3、4、3+1、3+2芯 。

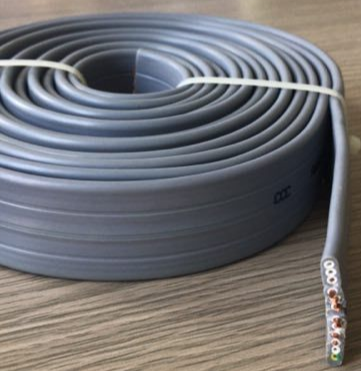

四、產品結構示意圖：
五、產品型號、M稱及特點：
型號 | 產品M稱 | 產品特點 | 工作溫度 |
YGZB | 硅橡膠J緣、護套控制扁型軟電纜 | 良好的耐熱性、耐油性、抗老化性和柔軟性；電纜彎曲或卷繞時不會纏繞在一起。 | -60~180℃ |
YGZB-HF4 | 氟塑料J緣、硅橡膠護套控制扁型軟電纜 | -60~180℃ | |
YFFZB | 丁腈J緣、護套控制扁型軟電纜 | -20~105℃ | |
YGCB | 硅橡膠J緣、護套電力扁型軟電纜 | -60~180℃ | |
YFFCB | 丁腈J緣、護套電力扁型軟電纜 | -20~105℃ | |
注：“Z”表示交流額定電壓為450/750V及以下的控制電纜；“C”表示交流額定電壓為0.6/1KV及以下的電力電纜;屏蔽加“P”表示；電纜需加鋼絲抗拉力加“11”表示，如：YGCBP11。 | |||
六、電纜參考外徑：
型號 | 標稱截面 | 大 外 徑 Max OD(mm) | ||||||
3 | 4 | 5 | 6 | 7 | 8 | 10 | ||
YGZB, YGZB-HF4 | 1.0 | 5.5×16.6 | 5.5×19.5 | 5.5×21.2 | 5.5×23.1 | 5.5×25.5 | 5.5×27.0 | 5.5×29.2 |
1.5 | 5.6×20.1 | 5.6×23.0 | 5.6×25.4 | 5.6×27.1 | 5.6×29.5 | 5.6×31.6 | 5.6×33.4 | |
2.5 | 6.1×25.0 | 6.1×28.1 | 6.1×30.1 | 6.1×32.6 | 6.1×34.5 | 6.1×36.5 | 6.1×38.7 | |
YFFZB | 1.0 | 5.3×15.5 | 5.3×18.4 | 5.3×20.3 | 5.3×22.0 | 5.3×23.3 | 5.3×27.4 | 5.3×29.2 |
1.5 | 5.4×18.8 | 5.4×21.0 | 5.4×23.4 | 5.4×25.1 | 5.4×27.7 | 5.4×29.5 | 5.4×31.5 | |
2.5 | 5.9×22.5 | 5.9×25.9 | 5.9×27.7 | 5.9×29.0 | 5.9×31.1 | 5.9×33.3 | 5.9×35.1 | |
型號 | 芯數 | 大 外 徑 Max OD(mm) | ||||||
6 | 10 | 16 | 25 | 35 | 50 | 70 | ||
YGCB | 3 | 9.8×21.0 | 12.2×27.3 | 14.0×32.1 | 16.5×37.6 | 18.1×43.5 | 20.6×50.0 | 22.4×56.6 |
4 | 9.8×27.1 | 12.2×33.4 | 14.0×38.0 | 16.5×43.1 | 18.1×51.4 | 20.6×60.1 | 22.4×65.9 | |
YFFCB | 3 | 8.5×18.6 | 10.3×20.5 | 12.0×29.5 | 13.2×33.8 | 15.5×37.2 | 17.5×43.4 | 19.6×50.2 |
4 | 8.5×24.2 | 10.3×26.2 | 12.0×36.2 | 13.2×39.8 | 15.5×45.3 | 17.5×52.6 | 19.6×65.1 | |
