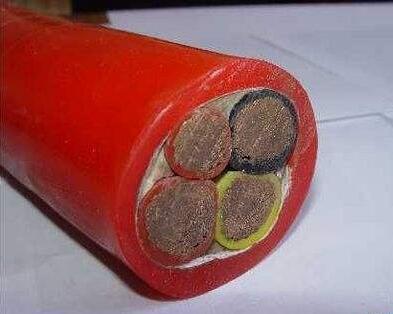

YJVHD 3×50+1×25耐低溫動力電纜

YJVHD耐低溫動力電纜，廣泛應用惡劣的高寒環境，如發電、冶金、化工、石油、港口等惡劣環境電器設備之間的連接。在高寒氣候下仍保持良好的彈性和彎曲性能。目前我們銷售的耐寒電纜已經在各個行業及惡劣壞境下使用.

【詳細說明】

1、用途：YJVHD耐低溫動力電纜，廣泛應用惡劣的高寒環境，如發電、冶金、化工、石油、港口等惡劣環境電器設備之間的連接。在高寒氣候下仍保持良好的彈性和彎曲性能。目前我們銷售的耐寒電纜已經在各個行業及惡劣壞境下使用.

2、使用特點

a、YJVHD耐低溫動力電纜具有優異的耐寒性能，耐寒護套在-40℃，16H的低溫沖擊條件下按GB/T2951進行試驗后無任何目力可見的裂紋。

b、電纜導體長期允許高工作溫度為90℃。

c、短路時（長持續時間不超過5s）電纜導體的高溫度不超過250℃。

d、電纜的低長期使用溫度為-40℃，電纜的敷設溫度不低于-10℃，彎曲半徑為：?jiǎn)涡倦娎|不小于電纜直徑的20倍；多芯電纜不小于電纜直徑的15倍。

耐低溫動力電纜固定敷設用電纜低壓電力電纜型號名稱及適用范圍：

型號	名稱	適用范圍
YJVHD	銅芯交聯聚乙烯絕緣氯乙烯護套耐低溫電力電纜	室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。
YJLYHD	鋁芯交聯聚乙烯絕緣乙烯護套耐低溫電力電纜
YJYHD	銅芯交聯聚乙烯絕緣氯乙烯護套耐低溫電力電纜
YJLYHD	鋁芯交聯聚乙烯絕緣氯乙烯護套耐低溫電力電纜
YJVHD22	銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐低溫電力電纜	室內、隧道、電纜溝內，或埋地敷設等，能承受一定機械外力，但不能承受大的拉力。
YJLVHD22	鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐低溫電力電纜
YJVHD23	銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐低溫電力電纜
YJLVHD23	鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐低溫電力電纜
YJVHD32	銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套耐低溫電力電纜	室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力。
YJLVHD32	鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套耐低溫電力電纜
YJVHD 33	銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套耐低溫電力電纜
YJLVHD 33	鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐低溫電力電纜

耐低溫動力電纜規格型號，技術參數，載流量:

YJVHD -0.6/1KV交聯電力電纜
序號	導線標稱截面（mm2）	絕緣厚度	護套厚度	電纜近似外徑	電纜近似重量（kg/km)		20℃導體電阻 ≤（Ω/km）		試驗電壓.	電纜載流量（A）
					電纜近似重量（kg/km)		20℃導體電阻 ≤（Ω/km）		試驗電壓.	在空氣中		直埋土壤中
					Cu	Al	Cu	Al	kv/5min	Cu	Al	Cu	Al

1	1×1.5	0.7	1.5	6	53	—	12.1	—	3.5	25	—	35	—
2	1×2.5	0.7	1.5	6	68	53	7.41	12.1	3.5	30	25	45	35
3	1×4	0.7	1.5	7	87	64	4.61	7.41	3.5	45	35	60	50
4	1×6	0.7	1.5	7	110	73	3.08	4.61	3.5	55	45	70	55
5	1×10	0.7	1.5	8	155	95	1.83	3.08	3.5	75	60	95	75
6	1×16	0.7	1.5	9	220	120	1.15	1.91	3.5	100	80	125	100
7	1×25	0.9	1.5	10	345	190	0.727	1.20	3.5	140	115	160	130
8	1×35	0.9	1.5	12	424	207	0.524	0.868	3.5	185	140	190	150
9	1×50	1.0	1.5	13	555	245	0.387	0.641	3.5	210	170	225	180
10	1×70	1.1	1.5	14	770	336	0.268	0.443	3.5	270	215	280	225
11	1×95	1.1	1.5	16	1040	455	0.193	0.320	3.5	340	275	335	270
12	1×120	1.2	1.5	18	1290	550	0.153	0.253	3.5	400	320	380	305
13	1×150	1.4	2.0	21	1590	650	0.124	0.206	3.5	460	370	425	340
14	1×185	1.6	2.0	23	1944	804	0.0991	0.164	3.5	530	415	480	375
15	1×240	1.7	2.0	25	2510	1021	0.0754	0.125	3.5	625	490	555	435
16	1×300	1.8	2.0	34	3042	1160	0.0601	0.100	3.5	795	615	910	710
17	1×400	2.0	2.1	37	3869	1469	0.0470	0.0778	3.5	930	730	1050	820
18	1×500	2.2	2.2	41	4910	1829	0.0366	0.0605	3.5	1080	850	1190	940
19	1×630	2.4	2.3	45	6220	2305	0.0283	0.0469	3.5	1250	1000	1350	1080
20	1×800	2.6	2.4	46	7870	2910	0.0221	0.0367	3.5	1440	1160	1520	1220
21	1×1000	2.8	2.6	51	9804	3604	0.0176	0.0291	3.5	1630	1330	1690	1380

22	3×1.5	0.7	1.5	10	145	—	12.1	—	3.5	25	—	30	—
23	3×2.5	0.7	1.5	11	185	140	7.41	12.1	3.5	30	25	35	30
24	3×4	0.7	1.5	12	250	175	4.61	7.41	3.5	40	30	50	40
25	3×6	0.7	1.5	13	320	210	3.08	4.61	3.5	50	40	60	45
26	3×10	0.7	1.5	15	450	260	1.83	3.08	3.5	65	50	80	60
27	3×16	0.7	1.5	17	640	340	1.15	1.91	3.5	85	65	100	80
28	3×25	0.9	2.0	21	940	470	0.727	1.20	3.5	115	90	130	100
29	3×35	0.9	2.0	23	1260	600	0.524	0.868	3.5	145	110	155	120
30	3×50	1.0	2.0	27	1670	730	0.387	0.641	3.5	175	130	185	140
31	3×70	1.1	2.0	30	2280	970	0.268	0.443	3.5	220	170	225	175
32	3×95	1.1	2.0	34	3020	1240	0.193	0.320	3.5	270	205	270	210
33	3×120	1.2	2.5	38	3790	1540	0.153	0.253	3.5	315	240	305	235
34	3×150	1.4	2.5	42	4750	1940	0.124	0.206	3.5	360	275	345	265
35	3×185	1.6	2.5	45	5654	2248	0.0991	0.164	3.5	420	320	390	301
36	3×240	1.7	3.0	51	7243	2723	0.0754	0.125	3.5	500	385	455	355
37	3×300	1.8	3.0	52	9465	3675	0.0601	0.100	3.5	570	445	430	395
38	3×400	2.0	3.0	54	12066	4506	0.0470	0.0778	3.5	670	530	580	460

39	4×4	0.7	1.5	13	253	155	4.61	7.41	3.5	40	30	50	40
40	4×6	0.7	1.5	14	337	184	3.08	4.61	3.5	50	40	60	45
41	4×10	0.7	1.5	16	501	258	1.83	3.08	3.5	65	50	80	60
42	4×16	0.7	2.0	19	778	366	1.15	1.91	3.5	85	65	100	80
43	4×25	0.7	2.0	22	1160	540	0.727	1.20	3.5	115	90	130	100
44	4×35	0.9	2.0	25	1554	686	0.524	0.868	3.5	145	110	155	120
45	4×50	1.0	2.0	28	2148	907	0.387	0.641	3.5	175	130	185	140
46	4×70	1.1	2.0	32	2928	1192	0.268	0.443	3.5	220	170	225	175
47	4×95	1.1	2.5	37	3954	1598	0.193	0.320	3.5	270	205	270	210
48	4×120	1.2	2.5	42	4925	1949	0.153	0.253	3.5	315	240	305	235
49	4×150	1.4	3.0	46	6238	2517	0.124	0.206	3.5	360	275	345	265
50	4×185	1.6	3.0	51	7562	3091	0.0991	0.164	3.5	420	320	390	305
51	4×240	1.7	3.0	57	9836	3825	0.0754	0.125	3.5	500	385	455	355
52	4×300	1.8	3.0	59	12550	4830	0.0601	0.100	3.5	570	445	430	395
53	4×400	2.0	3.0	62	15929	5840	0.0470	0.0778	3.5	670	530	580	460

54	3×4+1×2.5	0.7	1.5	13	236	147	4.61	7.41	3.5	40	30	50	40
55	3×6+1×4	0.7	1.5	14	316	187	3.08	4.61	3.5	50	40	60	45
56	3×10+1×6	0.7	1.5	16	461	234	1.83	3.08	3.5	65	50	80	60
57	3×16+1×10	0.7	1.5	18	679	322	1.15	1.91	3.5	85	65	100	80
58	3×25+1×16	0.9	2.0	22	1065	505	0.727	1.20	3.5	115	90	130	100
59	3×35+1×16	0.9	2.0	24	1360	615	0.524	0.868	3.5	145	110	155	120
60	3×50+1×25	1.0	2.0	28	1901	816	0.387	0.641	3.5	175	130	185	140
61	3×70+1×35	1.1	2.0	31	2585	1085	0.268	0.443	3.5	220	170	225	175
62	3×95+1×50	1.1	2.0	36	3518	1440	0.193	0.320	3.5	270	205	270	210
63	3×120+1×70	1.2	2.5	40	4443	1766	0.153	0.253	3.5	315	240	305	235
64	3×150+1×70	1.4	2.5	44	5326	2100	0.124	0.206	3.5	360	275	345	265
65	3×185+1×95	1.6	3.0	48	6682	2650	0.0991	0.164	3.5	420	320	390	305
66	3×240+1×120	1.7	3.0	53	8501	3291	0.0754	0.125	3.5	500	385	455	355
67	3×300+1×150	1.8	3.1	57	11155	4440	0.0601	0.100	3.5	570	445	430	395
68	3×240+1×240	2.0	3.1	60	14470	5392	0.0470	0.0778	3.5	670	530	580	460

可銷售800mm2及以下的各類耐寒電纜。
