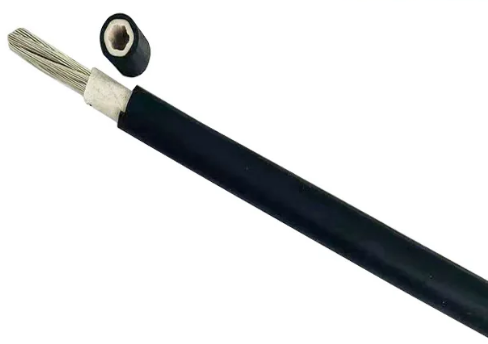

光伏電纜H1Z2Z2-K-1*4
光伏電纜H1Z2Z2-K-1*4是專為太陽能光伏系統設計的直流電纜，具有耐候性、阻燃性和高電壓承載能力等特點。
一、光伏電纜H1Z2Z2-K-1*4的含義與結構特性
光伏電纜H1Z2Z2-K-1*4是歐洲光伏電纜的型號命名，其字母和數字組合具有特定含義：
1. H：代表絕緣材料為無鹵（XLPO），燃燒時沒有毒氣體釋放，符合環保要求。
2. 1Z/2Z：分別表示單芯（1Z）或雙芯（2Z）結構，常見于光伏系統的直流側連接。
3. 2-K："2"指耐壓等級為2kV，"K"表示電纜適用于固定安裝（德語"Kabel"的縮寫）。
4.后面的4代表是4平方毫米，1代表是1芯，與前面的1Z對應。
其核心特性包括：- 耐高溫（120℃長期工作溫度，短時耐受200℃）；- 抗紫外線、耐酸堿腐蝕；
以下是其主要特性和應用信息：
1. ?基本特性?
1.導體材料?：采用鍍錫銅絞線（符合IEC 60228 cl.5標準），導電性和抗氧化性優異 。
2.絕緣與護套?：低煙無鹵輻照交聯聚烯烴（XLPO）材料，耐紫外線、耐臭氧、耐酸堿，且阻燃等級達EN 60332-1-2 。
3.顏色標識?：通常為黑色（RAL9005）或紅色，用于區分正負極 。
2. ?技術參數?
1.額定電壓?：DC 1500V（導體間或?qū)w與地間），測試電壓4000V 。
2.溫度范圍?：工作溫度-40℃至+125℃，敷設溫度不低于-25℃ 。
3.彎曲半徑?：固定安裝時≥4倍電纜外徑，移動安裝時≥5倍 。
4.壽命?：通過TUV認證，使用壽命可達25年 。
3. ?應用場景?
1.光伏系統連接?：適用于組件間串聯、組串至匯流箱并聯，以及直流配電箱至逆變器的連接 。
2.環境適應性?：可直埋或架空安裝，耐濕熱、抗老化，適合戶外惡劣環境 。
4. ?認證與標準?
1.國際認證?：符合EN 50618:2014、IEC 62930等標準，部分產品通過TUV、CE認證 。
2.1環保性能?：無鹵素（符合IEC 60754-1/2），低煙透光率≥60% 。
5. ?規格與選型?
1.常見規格?：1.5mm2至240mm2，常用型號如1×4mm2、1×6mm 。
2.選型建議?：根據系統電壓（DC 1000v 1500V）和電流需求選擇截面，需計算線路壓降（通?！?%）
