低煙低鹵屏蔽電纜DDZ-KVV DDZ-KVVP DDZ-KVVP2
一. 低煙低鹵屏蔽電纜DDZ-KVV DDZ-KVVP DDZ-KVVP2用途：
低煙低鹵屏蔽電纜DDZ-KVV DDZ-KVVP DDZ-KVVP2適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
二、 低煙低鹵屏蔽電纜DDZ-KVV DDZ-KVVP DDZ-KVVP2執行標準： GB/T9330-2008
二、 低煙低鹵屏蔽電纜DDZ-KVV DDZ-KVVP DDZ-KVVP2執行標準： GB/T9330-2008
三、 低煙低鹵屏蔽電纜DDZ-KVV DDZ-KVVP DDZ-KVVP2使用特性
1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為:-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
四、煙低鹵阻燃控制電纜型號及名稱
| 型號 | 名稱 | 主要使用范圍 |
| DDZ-KVV | 銅芯聚氯乙烯絕緣低煙低鹵護套阻燃控制電纜 | 敷設在室內、電纜溝、管道固定場合 |

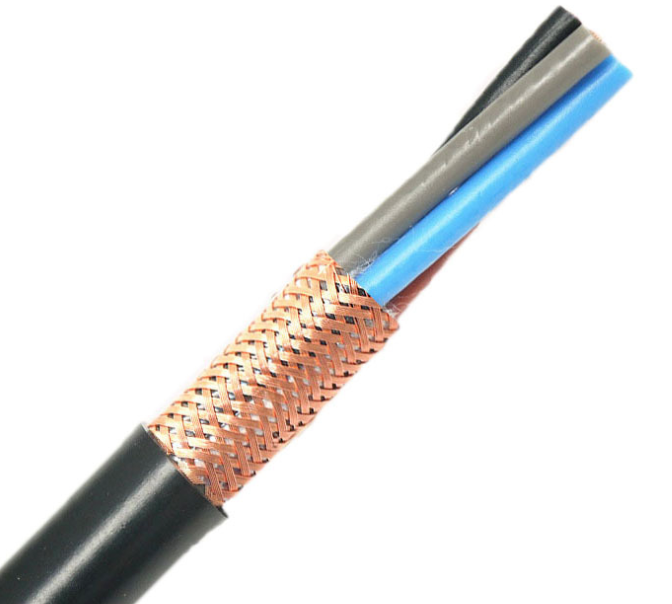

| DDZ-KVVP | 銅芯聚氯乙烯絕緣編織屏蔽低煙低鹵護套阻燃控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| DDZ-KVVP2 | 銅芯聚氯乙烯絕緣銅帶屏蔽低煙低鹵護套阻燃控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| DDZ-KVV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝低煙低鹵護套阻燃控制電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械外力的固定場合。 |
五、DDZ-KVVP低煙低鹵阻燃控制電纜規格范圍
| 型號 | 額定電壓 V | 導體標稱截面mm2 | ||||||
| 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | ||
| 芯數 | ||||||||
| DDZ-KVV DDZ-KVVP | 450/750 | 2～61 | 2～14 | 2～10 | ||||
| DDZ-KVVP2 | 4～61 | 4～14 | 4～10 | |||||
| DDZ-KVV22 | 7～61 | 7～61 | 4～14 | 4～10 | ||||
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、44、48、52和61芯。
六、DDZ-KVVP低煙低鹵阻燃控制電纜技術要求
導體20℃直流電阻應符合GB9330.1的規定
絕緣電阻見表3-表6要求
電纜阻燃性能試驗符合GB/T18380的規定，如用戶不要求按C類阻燃要求
電纜煙濃度應符合GB/T17651的規定，其最小透光率為60%
鹵素含量測定應不大于100 mg/g
其它性能要求同GB9330的規定
七、交貨要求
1.成圈100M,成盤應大于100M；
2. 24芯以下，允許長度不小于20的短段電纜交貨,短段電纜的交貨數量應不超過交貨總長度5%
3. 24芯以上，允許長度不小于20的短段電纜交貨,短段電纜的交貨數量應不超過交貨總長度10%
4. 根據供需雙方協議允許任何長度交貨，長度計量誤差為±0.5％
六、DDZ-KVVP低煙低鹵阻燃控制電纜技術要求
導體20℃直流電阻應符合GB9330.1的規定
絕緣電阻見表3-表6要求
電纜阻燃性能試驗符合GB/T18380的規定，如用戶不要求按C類阻燃要求
電纜煙濃度應符合GB/T17651的規定，其最小透光率為60%
鹵素含量測定應不大于100 mg/g
其它性能要求同GB9330的規定
七、交貨要求
1.成圈100M,成盤應大于100M；
2. 24芯以下，允許長度不小于20的短段電纜交貨,短段電纜的交貨數量應不超過交貨總長度5%
3. 24芯以上，允許長度不小于20的短段電纜交貨,短段電纜的交貨數量應不超過交貨總長度10%
4. 根據供需雙方協議允許任何長度交貨，長度計量誤差為±0.5％
