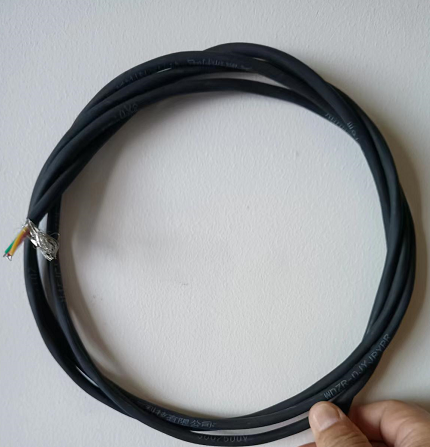

WDZB -RYYSP低煙無鹵屏蔽軟電纜
低煙無鹵電線電纜在火焰燃燒情況下產生極少量煙霧，釋放氣體不含鹵元素/無毒。當火災發生時，可大大減少對儀器設備和人體的危害，低煙無鹵電纜適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
一、產品名稱：無鹵低煙阻燃交聯聚烯烴絕緣環保軟電線電纜
二、產品標準
1 、結構和相關理化性能參照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃性能參照采用 GB/T18380.3-2001(A 類、 B 類或 C 類 ) 。
3 、無鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
4 、環保性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過境規定（重金屬含量的過境規定）》
1 、額定電壓為：相電壓 / 線電壓是 450/750V 或 300/500V 。
2 、高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的小彎曲半徑：電纜外徑小于 25mm 者為 4D ，電纜外徑為 25mm 及以上者為 6D 。(D 為電纜外?
|
型號 |
電纜選型表 |
||||
|
WDZB -RYYSP |
2*0.5 |
5*1.0 |
8*4 |
16*1.5 |
37*2.5 |
|
WDZB -RYYSP |
2*0.75 |
5*1.5 |
8*6 |
16*2.5 |
44*0.5 |
|
WDZB -RYYSP |
2*1.0 |
5*2.5 |
10*0.5 |
19*0.5 |
44*0.75 |
|
WDZB -RYYSP |
2*1.5 |
5*4 |
10*0.75 |
19*0.75 |
44*1.0 |
|
WDZB -RYYSP |
2*2.5 |
5*6 |
10*1.0 |
19*1.0 |
44*1.5 |
|
WDZB -RYYSP |
2*4 |
5*10 |
10*1.5 |
19*1.5 |
44*2.5 |
|
WDZB -RYYSP |
2*6 |
6*0.5 |
10*2.5 |
19*2.5 |
48*0.5 |
|
WDZB -RYYSP |
2*10 |
6*0.75 |
10*4 |
24*0.5 |
48*0.75 |
|
WDZB -RYYSP |
3*0.5 |
6*1.0 |
10*6 |
24*0.75 |
48*1 |
|
WDZB -RYYSP |
3*0.75 |
6*1.5 |
12*0.5 |
24*1.0 |
48*1.5 |
|
WDZB -RYYSP |
3*1.0 |
6*2.5 |
12*0.75 |
24*1.5 |
48*2.5 |
|
WDZB -RYYSP |
3*1.5 |
6*4 |
12*1.0 |
24*2.5 |
52*0.5 |
|
WDZB -RYYSP |
3*2.5 |
6*6 |
12*1.5 |
27*0.5 |
52*0.75 |
|
WDZB -RYYSP |
3*4 |
6*10 |
12*2.5 |
27*0.75 |
52*1.0 |
|
WDZB -RYYSP |
3*6 |
7*0.5 |
12*4 |
27*1.0 |
52*1.5 |
|
WDZB -RYYSP |
3*10 |
7*0.75 |
12*6 |
27*1.5 |
52*2.5 |
|
WDZB -RYYSP |
4*0.5 |
7*1.0 |
14*0.5 |
27*2.5 |
61*0.5 |
|
WDZB -RYYSP |
4*0.75 |
7*1.5 |
14*0.75 |
30*0.5 |
61*0.75 |
|
WDZB -RYYSP |
4*1.0 |
7*2.5 |
14*1.0 |
30*0.75 |
61*1.0 |
|
WDZB -RYYSP |
4*1.5 |
7*4 |
14*1.5 |
30*1.0 |
61*1.5 |
|
WDZB -RYYSP |
4*2.5 |
7*6 |
14*2.5 |
30*1.5 |
62*0.5 |
|
WDZB -RYYSP |
4*4 |
8*0.5 |
14*4 |
30*2.5 |
62*0.75 |
|
WDZB -RYYSP |
4*6 |
8*0.75 |
14*6 |
37*0.5 |
62*1.0 |
|
WDZB -RYYSP |
4*10 |
8*1.0 |
16*0.5 |
37*0.75 |
62*1.5 |
|
WDZB -RYYSP |
5*0.5 |
8*1.5 |
16*0.75 |
37*1.0 |
63*0.5 |
|
WDZB -RYYSP |
5*0.75 |
8*2.5 |
16*1.0 |
37*1.5 |
63*0.75 |
主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
|
電纜外徑 D（mm） |
透光率（％）≥ |
電纜外徑 D（mm） |
透光率（％）≥ |
|
D＞40 |
70 |
5＜D≤10 |
50 |
|
10＜D≤40 |
60 |
D≥5 |
40 |
3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2 PH≥4.3 電導率≤10μS/mm。
