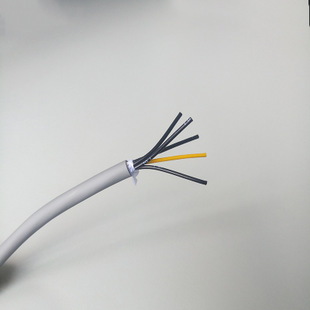

| WLD-KJEGP | 銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套銅網屏蔽控制電纜 |
銅芯低煙低鹵聚氯乙烯絕緣和護套控制電纜產品特點及用途
本產品適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
銅芯低煙低鹵聚氯乙烯絕緣和護套控制電纜產品執行標準
GB9330-88 Q/WTL11-2003
銅芯低煙低鹵聚氯乙烯絕緣和護套控制電纜使用特性
1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為:-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
本產品適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
銅芯低煙低鹵聚氯乙烯絕緣和護套控制電纜產品執行標準
GB9330-88 Q/WTL11-2003
銅芯低煙低鹵聚氯乙烯絕緣和護套控制電纜使用特性
1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為:-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
|
電纜外徑 D（mm）
|
透光率（％）≥
|
電纜外徑 D（mm）
|
透光率（％）≥
|
|
D＞40
|
70
|
5＜D≤10
|
50
|
|
10＜D≤40
|
60
|
D≥5
|
40
|
3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2 PH≥4.3 電導率≤10μS/mm。
基本型號及名稱
|
型號
|
名稱
|
|
DLD-KVV
|
銅芯低煙低鹵聚氯乙烯絕緣和護套控制電纜
|
|
DLD-KVVP
|
銅芯低煙低鹵聚氯乙烯絕緣和護套銅網編織屏蔽控制電纜
|
|
DLD-KVV22
|
銅芯低煙低鹵聚氯乙烯絕緣和護套鋼帶鎧裝控制電纜
|
|
WLD-KJEG
|
銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套控制電纜
|
|
WLD-KJEGP
|
銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套銅網屏蔽控制電纜
|
|
WLD-KJEGP2-22
|
銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套銅帶屏蔽鋼帶鎧裝控制電纜
|
|
WLD-KJES
|
銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套控制電纜
|
|
WLD-KJESP
|
銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套銅網屏蔽控制電纜
|
|
WLD-KJES22
|
銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套鋼帶鎧裝控制電纜
|
|
DLD-KSF
|
銅芯低煙低鹵熱塑性絕緣熱塑體護套控制電纜
|
|
DLD-KSFP
|
銅芯低煙低鹵熱塑性絕緣熱塑體護套銅網屏蔽控制電纜
|
|
DLD-KSFP2-22
|
銅芯低煙低鹵熱塑性絕緣熱塑體護套銅帶屏蔽鋼帶鎧裝控制電纜
|
產品采購咨詢
點擊查看
代號、名稱及含義
點擊查看
代號、名稱及含義
|
項目
|
代號
|
含義
|
|
系列代號
|
DLD
WLD K |
低煙低鹵
低煙無鹵 控制電纜 |
|
絕緣材料
|
V
J E F |
聚氯乙烯
交聯 聚烯烴 熱塑體 |
|
護套材料
|
V
G S |
聚氯乙烯
熱固性護套 熱塑性護套 |
|
屏蔽材料
|
P
P2 |
銅網或鍍錫銅網
銅帶/塑復合帶 |
|
鎧裝材料
|
22
32 |
鋼帶
細鋼絲 |
|
導體種類
|
A
B R |
獨股導體
7股絞合導體 多股絞合導體 |
銷售范圍
|
截面mm2
|
0.5
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
|
芯數
|
2-81
|
2-81
|
2-81
|
2-50
|
2-37
|
2-20
|
2-19
|
2-14
|
2-10
|
注:可按用戶要求銷售其它尺寸及材料同類型的電纜。
