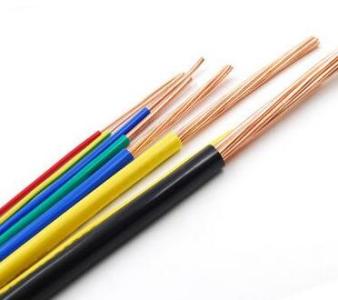

WDZ-RYY低煙無鹵阻燃軟電纜

 低煙無鹵阻燃電纜具有難以著火并具有阻止或蔓延的能力，而且，一旦著火，它具有無鹵，低煙，無杜，無腐蝕等特性。適用于如高層建筑，賓館，醫院，地鐵，電站，隧道，發電廠，礦山，石油，化工等。
低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。
WDZ-YJY低煙無鹵阻燃電纜詳細說明
低煙無鹵阻燃電纜適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。
一、產品執行標準：企業標準，參照標準GB/T18380、GB/T19216、GB/T17651、GB/T17650及國際標準進行銷售。
二、低煙無鹵電纜的說明
低煙無鹵電纜可分為低煙無鹵阻燃系列和低煙無鹵耐火系列。
（1）、低煙無鹵電纜的阻燃等
根據GB/T18380.3-2002規定的試驗條件，低煙無鹵電纜的阻燃等分為A、B、C、D四個等。
（2）、低煙無鹵電纜J緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚烯烴材料，所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧，有害氣體，杜性很小。
三、電纜型號M稱
WDZ-YJY 交聯聚乙烯J緣聚烯烴護套阻燃低煙無鹵電力電纜
WDZ-YJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵電力電纜
WDZN-YJY22 交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵電力電纜
WDZN-YJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜
四、低煙無鹵電纜產品表示方法
1、低煙無鹵電纜型號由燃燒特性代號和電纜型號兩部分組成
2、產品用型號，額定電壓，芯數，標稱截面和本標準號表示。
例如：額定電壓600/1000V交聯聚乙烯J緣J緣聚烯烴護套阻燃B類低煙無鹵電纜，3芯，240m㎡。
表示為：WDZB-YJY 600/1000V 3*240
五、電纜的型號及M稱。
1、低煙無鹵阻燃電力電纜
2、低煙無鹵阻燃耐火電力電纜
六、適用特性
1、 電力電纜的額定電壓U。/U為450/750V。
2、 電纜長期允許工作溫度不超過90℃。
3、 安裝時環境溫度不宜低于0℃
4、 電纜安裝時的小彎曲半徑
A、 低煙無鹵阻燃，耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
B、 低煙無鹵阻燃，耐火電力電纜的小彎曲半徑。見下表：（D電纜的外徑）
5、多芯電纜中性線導體標稱截面。見下表：
WDZ-YJY低煙無鹵阻燃電纜
6、單芯電纜導電線芯為圓形，16 mm2及以上者可以緊壓。多芯電纜線芯截面為35 mm2及一下者，其線芯為圓形，線芯截面為50mm2及以上者為扇形，瓦型，或半圓形。四芯電纜中D四芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6 mm2及以下者允許由單根導體構成，10mm2及以上者由多根單線組成。成型導體（扇形，瓦型或半圓形）應當緊壓。
七、主要性能
1、 低煙無鹵阻燃型
1)阻燃性能應能通過GB18380的成束電纜燃燒試驗。試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m，或單根垂直燃燒試驗。
2) 鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度（1L水中PH≥4.3電導率值應不超過10us/mm）
3) 煙密度試驗應能通過GB/T17651.2-1998電纜或光纖在特點條件下燃燒的煙密度測定（透光率的小值≥60%）
4) 導體直流電阻符合GB/T3956的規定
5) 工頻耐壓試驗：電力電纜應經受3500V，5min不擊穿?？刂齐娎|應經受3000V，5min不擊穿。
6) 應經受-15℃的低溫卷繞試驗或低溫沖擊試驗，試驗后試樣表面應無目力可見裂紋。
2、低煙無鹵耐火型
除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纖的線路完整性試驗中的規定，在750℃，90min燃燒，2A熔絲不容斷。
