補償導線通用型號
補償導線測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆放心性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二：柔性?xún)x表熱電阻用補償導線產品執行標準
GB/T4989-94(等效采用IEC584-3標準)
三：補償導線使用特性
1.補償導線導體zui高工作溫度：耐熱J：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通J：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2．補償導線低環境溫度： 聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料J緣和護套：固定敷設-60℃，非固定敷設-20℃
3．補償導線允許彎曲半徑： 非鎧裝電纜zui小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜zui小為電纜外徑的12倍
氟塑料J緣和護套zui小為電纜外徑的8倍

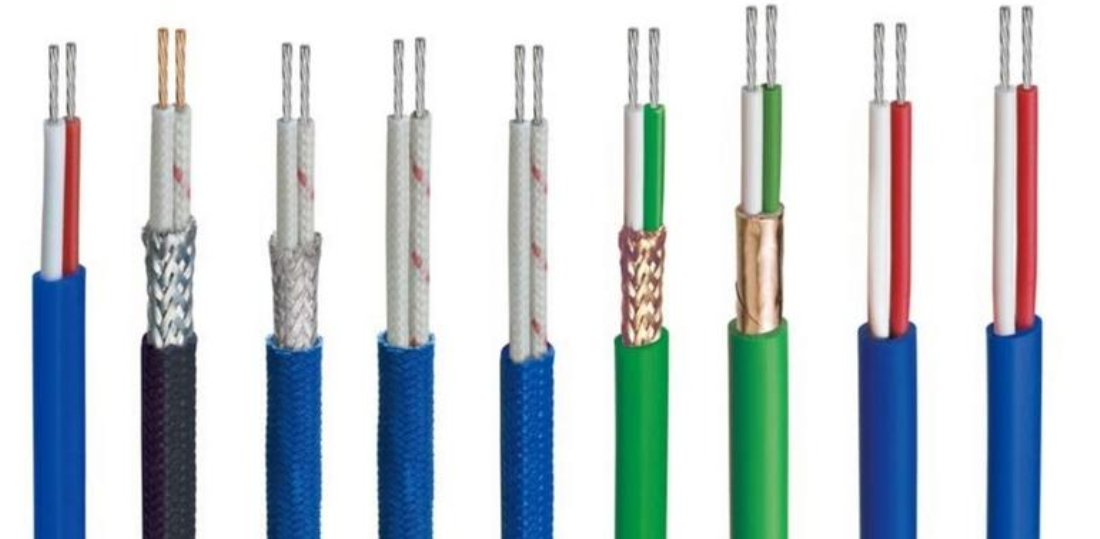

熱電偶用補償導線
KX-GA-YVP | 聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽K分度號本安熱電偶補償信號導線 |
KX-GA-YVRP | 聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽K分度號本安熱電偶補償軟導線 |
KX-HA-FFP | 氟塑料J緣和護套銅絲編織屏蔽K分度號本安熱電偶補償導線 |
KX-HA-FFRP | 氟塑料J緣和護套銅絲編織屏蔽K分度號本安熱電偶補償軟導線 |
KX-HA-FGP | 氟塑料J緣硅橡膠護套銅絲編織屏蔽K分度號本安熱電偶補償導線 |
KX-HA-FGRP | 氟塑料J緣硅橡膠護套銅絲編織屏蔽K分度號本安熱電偶補償軟導線 |
特別說明：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號第一項即可，如：EX-GA-YVP.阻燃型在型號前加ZR，ZR192為PFA材料。 | |
