扁平軟電纜yffbj yffb
扁平電纜主要型號
丁腈聚氯乙烯J緣及護套扁平電纜 | |
YFFB | 普通扁平型電纜 |
YFFBJ | 加強型扁平電纜 |
YFFBP | 屏蔽型扁平電纜 |
YFFB-TH | 三防型扁平電纜 |
本產品是一種用J緣材料包裹多股銅絲絞合導體，通過高科技自動化設備銷售線通過護套材料壓合而成的扁平型電纜，具有柔軟、隨意彎曲折疊、相對厚度薄、體積小、連接簡單、拆卸方便、等優點?？梢匀我膺x擇導線數目及間距，使聯線更方便，大大減少產品的體積，減少銷售成本，提高銷售效率，適合電器設備中作數據傳輸線纜或動力傳輸之用。普通的規格有0.5mm、0.8mm、1.0mm、1.25mm、1.5mm、2.0mm、2.5mm等各種間距柔性電纜線。

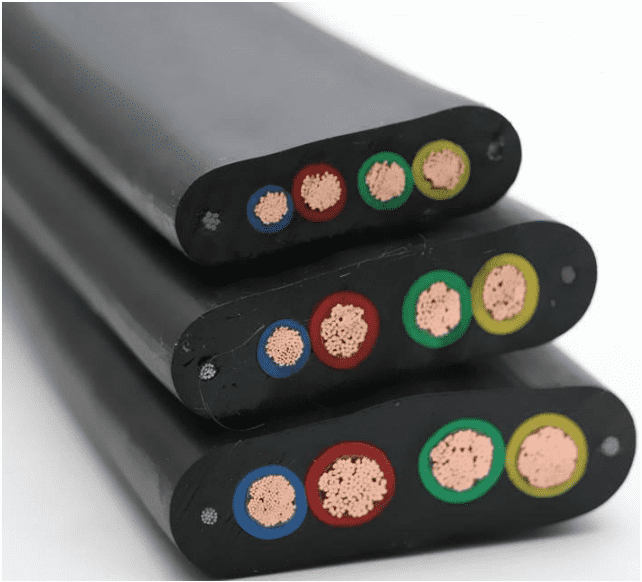

扁平電纜的結構特點 導電線芯采用軟結構，確保電纜線柔軟性能好。J緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。J緣線芯分色，為電纜敷設安裝提供方便。可按顧客需要，在扁電纜芯兩側增加鋼絲繩或其他承力元件（yffbj型）。同時同軸電纜也可做成通信用扁平電梯電纜。
扁平電纜主要性能
電纜額定工作電壓交流450/750v及以下。電纜使用環境溫度為-40℃～70℃。扁平電纜小彎曲半徑為電纜小邊長度的10倍。各截面J緣線芯70℃J緣電阻小值如下：（符合gb5023-1997）
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70～95 | 120～185 | 240 |
romax(mω.m) | 11 | 10 | 10 | 9 | 7 | 6 | 5.6 | 4.6 | 4.4 | 3.8 | 3.7 | 3.2 | 2.9 | 2.8 |
電纜芯之間經受交流50hz、2.5kv試驗電壓作用5min不擊穿。
J緣及護套小抗拉強度10n/mm2，小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸小伸長率20%
|
電纜不同環境不同溫度載流量校正系數（ki）
℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
ki | 1.41 | 1.35 | 1.29 | 1.22 | 1.15 | 1.08 | 1.00 |
℃ | 45 | 50 | 55 | 60 | 65 | 70 | |
ki | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | 0.18 |
|
