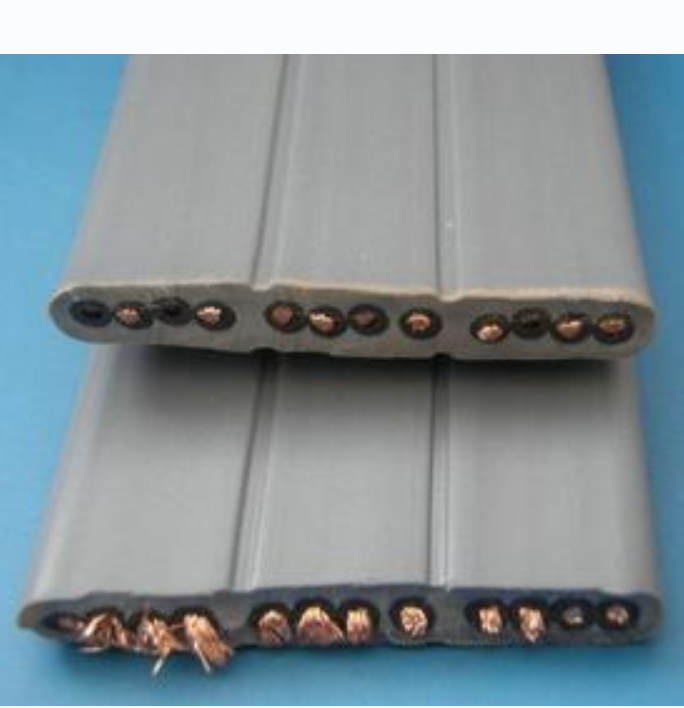

電梯扁平電纜H05V3V3D3H6-F
電梯扁平電纜H05V3V3D3H6-F 用于電梯或貨梯中，以及機器的快速運轉部分，H05V3V3H6- F電纜沒有延伸載體，可安裝于運轉速度不超過4.0m/ s的電梯中，自由懸掛的高度高45米，其運送限高大80米。對于H05V3V3D3H6- F線纜來說，如果
- 遵循DIN VDE 0295 cl 5/6， IEC 60228 cl 5/6
- PVC T15J緣
- 色彩編碼遵循VDE 0293-308，6芯以上：帶有白色數字標識黑色線芯，加黃綠接地線
- 黑色PVC TM 4護套
- 測試電壓: 2000V
- 應用時的工作溫度: - 35 ℃ - +70 ℃
- 阻燃: IEC 60332 -1
- J緣電阻: 350 MΩ x km
線規 | 芯數 x 導體截面積 # x mm2 | 標稱外徑尺寸 mm | 標稱銅的重量 kg/km | 標稱電纜重量 kg/km |
H05V3V3H6-F | | | | |
18(24/32) | 12 x 0.75 | 33.7 x 4.3 | 79 | 251 |
18(24/32) | 16 x 0.75 | 44.5 x 4.3 | 105 | 333 |
18(24/32) | 18 x 0.75 | 49.2 x 4.3 | 118 | 371 |
18(24/32) | 20 x 0.75 | 55.0 x 4.3 | 131 | 415 |
18(24/32) | 24 x 0.75 | 65.7 x 4.3 | 157 | 496 |
17(32/32) | 12 x 1 | 35.0 x 4.4 | 105 | 285 |
17(32/32) | 16 x 1 | 51.0 x 4.4 | 157 | 422 |
17(32/32) | 20 x 1 | 57.0 x 4.4 | 175 | 472 |
17(32/32) | 24 x 1 | 68.0 x 4.4 | 210 | 565 |
H05V3V3D3H6-F | | | | |
18(24/32) | 20 x 0.75 | 61.8 x 4.2 | 131 | 462 |
18(24/32) | 24 x 0.75 | 72.4 x 4.2 | 157 | 546 |
17(32/32) | 12 x 1 | 41.8 x 4.3 | 105 | 330 |
17(32/32) | 14 x 1 | 47.8 x 4.3 | 122 | 382 |
17(32/32) | 18 x 1 | 57.8 x 4.3 | 157 | 470 |
17(32/32) | 22 x 1 | 69.8 x 4.3 | 192 | 572 |
17(32/32) | 24 x 1 | 74.8 x 4.3 | 210 | 617 |
