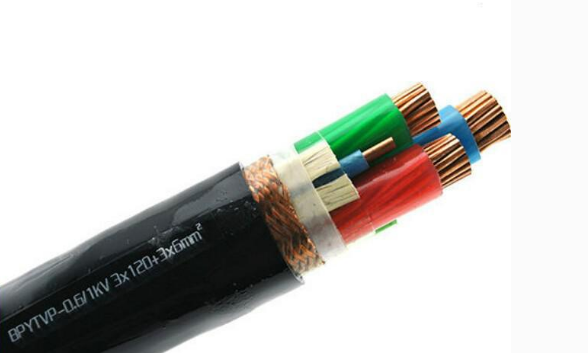

變頻屏蔽電纜WDZ-HYBPYJVP1
一、產品特點及用途
變頻屏蔽電纜WDZ-HYBPYJVP1是在工業自動化水平不斷提高，高精度、高可靠性要求的運行設備不斷普及的情況下，為提高傳輸用電纜的傳輸特性而研制開發的一種新型特種電纜，它的具體特征有：
1. 變頻屏蔽電纜WDZ-HYBPYJVP1具有結構對稱的形式。對稱的結構可確保傳輸線各個單元都具有穩定的空間電磁場，從而，改善了供電品質。
2.變頻屏蔽電纜WDZ-HYBPYJVP1具有較低而均勻的阻抗。電纜各相線的電抗值，低于目前使用的四芯結構電纜，從而降低了波阻抗、減小了波反射，有效防止了大功率傳輸情況下頻率變化產生的高次諧波對鄰近控制系統電纜的干擾，在這點上常規四芯電纜是無法達到的。
3.變頻屏蔽電纜WDZ-HYBPYJVP1具有優良的抗干擾性能。產品具有良好的屏蔽結構：（1）確保一定厚度的屏蔽層；（2）采用雙層屏蔽復合結構，良好的屏蔽有效防止了外界電磁場的干擾，電纜的屏蔽抑制系數可降低到0.001及以下，從而確保外界任何干擾，例如：直流大電場干擾、交流大電磁干擾、高頻率電器干擾等不會對傳輸系統產生有害影響。
4.當運行中線路出現高頻浪涌電壓和高次諧波分量時，屏蔽層同心導體內電流總和為零，不對外界產生電磁干擾。
二、執行標準：企業標準，參照GB/T12706-2008標準
普通型不延然性符合GB/T18380.1規定
阻燃型不延然性符合GB/T18380.3規定
耐火型耐火特性符合GB/T19216.11、GB/T19216.21規定
三、變頻屏蔽電纜WDZ-HYBPYJVP1使用特性
1．額定電壓：
產品適用于額定電壓0.6/1kV及以下的變頻動力系統
2．電纜導體Z高工作溫度：
i）硅橡膠絕緣180℃
ii）氟聚合物絕緣200℃和260℃兩種
iii）聚氯乙烯絕緣70℃
iv）交聯聚乙烯90℃
3．Z低環境溫度：
敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃
4．電纜安裝敷設溫度應不低于-25℃
5．電纜允許彎曲半徑不小于電纜外徑的10倍
四、產品型號及名稱
型號 名稱
HYBPYJVP交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套變頻器電纜
HYBPYJP1交聯聚乙烯絕緣銅絲纏繞屏蔽聚氯乙烯護套變頻器電纜
HYBPYJVP1-2交聯聚乙烯絕緣銅絲纏繞銅帶繞包聚氯乙烯護套變頻器用電纜
HYBPYJVP2交聯聚乙烯絕緣銅帶繞包屏蔽聚氯乙烯護套變頻器用電纜
HYBPYJVP3交聯聚乙烯絕緣鋁（鋁塑）帶（扎紋）縱包屏蔽聚氯乙烯護套變頻器用電纜
WDZ-HYBPYJVP交聯聚乙烯絕緣銅絲編織屏蔽低煙無鹵聚烯烴阻燃護套變頻器用電纜
WDZ-HYBPYJVP1交聯聚乙烯絕緣銅絲纏繞屏蔽低煙無鹵聚烯烴阻燃護套變頻器用電纜
WDZ-HYBPYJVP1-2交聯聚乙烯絕緣銅絲纏繞銅帶繞包低煙無鹵聚烯烴阻燃護套變頻器用電纜
WDZ-HYBPYJVP2交聯聚乙烯絕緣銅絲繞包屏蔽低煙無鹵聚烯烴阻燃護套變頻器用電纜
WDZ-HYBPYJVP3交聯聚乙烯絕緣鋁（鋁塑）帶（扎紋）縱包屏蔽聚氯乙烯護套變頻器電纜
HYBPGGPR硅橡膠絕緣硅橡膠護套屏蔽變頻器電纜
HYBPFF46-P2RF46絕緣F46護套屏蔽變頻器電纜
HYBPGVFP2R硅橡膠絕緣丁晴護套屏蔽變頻器電
