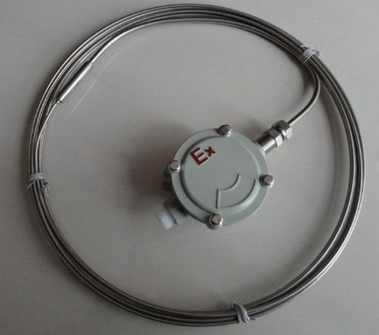

礦物J緣（MI）加熱電纜
一、礦物J緣加熱電纜簡介
礦物J緣加熱電纜是采用單根或多根合金電熱絲作為發熱源、高純度、高溫、電熔結晶氧化鎂作導熱J緣體，無縫連續不銹鋼或銅管作為護套，采用特殊銷售工藝制造而成。有強腐蝕作用的場所可外加PE或低煙無鹵的外套。
礦物J緣加熱電纜是采用單根或多根合金電熱絲作為發熱源、高純度、高溫、電熔結晶氧化鎂作導熱J緣體，無縫連續不銹鋼或銅管作為護套，采用特殊銷售工藝制造而成。有強腐蝕作用的場所可外加PE或低煙無鹵的外套。
● 不銹鋼護套礦物J緣加熱電纜
不銹鋼護套系列礦物J緣加熱電纜可以滿足高溫條件和大發熱功率（達269W/m）的需要。安徽西典提供的不銹鋼護套加熱電纜的高承受溫度可達600℃，導體電阻值的范圍從28000-19.2Ω/km，礦物J緣電纜具有優良的機械強度，耐腐蝕。
● 銅護套礦物J緣加熱電纜
銅護套系列礦物J緣加熱電纜可以滿足高溫條件和長輸管線伴熱的需要。安徽西典提供的銅護套加熱電纜的高承受溫度可達250℃，導體電阻值的范圍從480-0.5Ω/km，對要求防腐或埋地應用的場合，需加高密度聚乙烯HDPE外護套（MIHC），MIHC高承受溫度可達90℃，礦物J緣電纜具有優良的機械強度。
● 銅鎳合金護套礦物J緣加熱電纜
銅鎳合金護套礦物J緣加熱電纜可以滿足高溫條件和長輸管線伴熱的需要。安徽西典提供的銅鎳合金護套加熱電纜的高承受溫度可達400℃，導體電阻值范圍從28000-19.2Ω/km，礦物J緣電纜具有優良的機械強度，耐腐蝕。
四、產品標準
加熱高溫度低于250℃的加熱電纜執行IEC800（92）標準，《額定電壓300/500V生活設施加熱和防結冰用加熱電纜》，超過250℃的加熱電纜執行企業標準。
五、電氣性能
電阻值公差：±10%
介電性能——加熱電纜耐壓：1200VAC/1min
J緣電阻——成品測試：100MΩ/500VDC
護套連續性——整根加熱電纜（包括接頭）浸沒水中12小時后測試J緣電阻，其值至少須為50M/500VDC。
六、產品數據
1、銅芯銅護套MI加熱電纜
加熱高溫度低于250℃的加熱電纜執行IEC800（92）標準，《額定電壓300/500V生活設施加熱和防結冰用加熱電纜》，超過250℃的加熱電纜執行企業標準。
五、電氣性能
電阻值公差：±10%
介電性能——加熱電纜耐壓：1200VAC/1min
J緣電阻——成品測試：100MΩ/500VDC
護套連續性——整根加熱電纜（包括接頭）浸沒水中12小時后測試J緣電阻，其值至少須為50M/500VDC。
六、產品數據
1、銅芯銅護套MI加熱電纜
|
序號
|
規格
|
芯數
|
電壓等J
|
標稱外徑
|
20℃時線芯阻值
|
常規制造長度
|
參考重量
|
使用溫度
|
|
V
|
mm
|
Ω/m
|
m
|
Kg/km
|
℃
|
|||
|
1
|
1M1.1
|
1
|
500
|
7.9
|
0.0011
|
300
|
318
|
< 250
|
|
2
|
1M1.7
|
1
|
500
|
6.8
|
0.0017
|
350
|
224
|
< 250
|
|
3
|
1M3
|
1
|
500
|
5.8
|
0.003
|
400
|
153
|
< 250
|
|
4
|
1M4
|
1
|
500
|
5.2
|
0.004
|
430
|
118
|
< 250
|
|
5
|
1M7
|
1
|
500
|
4.7
|
0.007
|
460
|
94
|
< 250
|
|
6
|
1M11
|
1
|
500
|
4.2
|
0.011
|
500
|
72
|
< 250
|
|
7
|
1M17
|
1
|
500
|
3.9
|
0.017
|
540
|
59
|
< 250
|
|
8
|
1M23
|
1
|
500
|
3.7
|
0.023
|
600
|
52
|
< 250
|
|
9
|
1M34
|
1
|
500
|
3.5
|
0.034
|
670
|
46
|
< 250
|
|
10
|
1M57
|
1
|
500
|
3.4
|
0.057
|
700
|
44
|
< 250
|
2、鎳鉻合金芯不銹鋼護套MI加熱電纜
|
序號
|
規格
|
芯數
|
電壓等J
|
標稱外徑
|
20℃時線芯阻值
|
常規制造長度
|
參考重量
|
使用溫度
|
|
V
|
mm
|
Ω/m
|
m
|
Kg/km
|
℃
|
|||
|
1
|
1M190
|
1
|
500
|
5.8
|
0.190
|
220
|
140
|
< 800
|
|
2
|
1M280
|
1
|
500
|
5.2
|
0.280
|
280
|
108
|
< 800
|
|
3
|
1M450
|
1
|
500
|
4.7
|
0.450
|
342
|
86
|
< 800
|
|
4
|
1M750
|
1
|
500
|
4.2
|
0.750
|
420
|
66
|
< 800
|
|
5
|
1M1100
|
1
|
500
|
3.9
|
1.100
|
499
|
54
|
< 800
|
|
6
|
1M1500
|
1
|
500
|
3.7
|
1.500
|
540
|
48
|
< 800
|
|
7
|
1M2300
|
1
|
500
|
3.5
|
2.300
|
600
|
42
|
< 800
|
|
8
|
1M4500
|
1
|
500
|
3.3
|
4.500
|
675
|
38
|
< 800
|
|
9
|
1M7500
|
1
|
500
|
3.2
|
7.500
|
715
|
37
|
< 800
|
|
10
|
1M11K
|
1
|
500
|
3.1
|
11.000
|
760
|
34
|
< 800
|
|
11
|
2M1100
|
2
|
500
|
6.5
|
1.100
|
180
|
146
|
< 800
|
|
12
|
2M1500
|
2
|
500
|
6.2
|
1.500
|
195
|
133
|
< 800
|
|
13
|
2M2300
|
2
|
500
|
5.7
|
2.300
|
234
|
108
|
< 800
|
|
14
|
2M4500
|
2
|
500
|
5.2
|
4.500
|
280
|
90
|
< 800
|
3、康銅芯銅護套MI加熱電纜
|
序號
|
規格
|
芯數
|
電壓等J
|
標稱外徑
|
20℃時線芯阻值
|
常規制造長度
|
參考重量
|
使用溫度
|
|
V
|
mm
|
Ω/m
|
m
|
Kg/km
|
℃
|
|||
|
1
|
1M80
|
1
|
500
|
5.8
|
0.080
|
180
|
153
|
< 250
|
|
2
|
1M120
|
1
|
500
|
5.2
|
0.120
|
230
|
118
|
< 250
|
|
3
|
1M190
|
1
|
500
|
4.7
|
0.190
|
280
|
94
|
< 250
|
|
4
|
1M320
|
1
|
500
|
4.2
|
0.320
|
360
|
72
|
< 250
|
|
5
|
1M480
|
1
|
500
|
3.9
|
0.480
|
420
|
59
|
< 250
|
|
6
|
1M640
|
1
|
500
|
3.7
|
0.640
|
465
|
52
|
< 250
|
|
7
|
1M960
|
1
|
500
|
3.5
|
0.960
|
520
|
46
|
< 250
|
|
8
|
1M1600
|
1
|
500
|
3.4
|
1.600
|
550
|
44
|
< 250
|
|
9
|
1M1900
|
1
|
500
|
3.3
|
1.900
|
580
|
42
|
< 250
|
|
10
|
2M80
|
2
|
500
|
10.3
|
0.080
|
60
|
438
|
< 250
|
|
11
|
2M120
|
2
|
500
|
9.1
|
0.120
|
76
|
331
|
< 250
|
|
12
|
2M190
|
2
|
500
|
8.0
|
0.190
|
95
|
249
|
< 250
|
|
13
|
2M320
|
2
|
500
|
7.1
|
0.320
|
120
|
193
|
< 250
|
|
14
|
2M480
|
2
|
500
|
6.5
|
0.480
|
146
|
157
|
< 250
|
|
15
|
2M640
|
2
|
500
|
6.2
|
0.640
|
164
|
144
|
< 250
|
|
16
|
2M960
|
2
|
500
|
5.7
|
0.960
|
195
|
116
|
< 250
|
|
17
|
2M1600
|
2
|
500
|
5.3
|
1.600
|
226
|
100
|
< 250
|
|
18
|
2M1900
|
2
|
500
|
5.2
|
1.900
|
235
|
97
|
< 250
|
七、應用功率范圍
|
加熱電纜
|
大輸出功率(W/m)
|
|
金屬檐槽和落水管防凍
|
49
|
|
非金屬檐槽和落水管防凍
|
16
|
|
容器和管道工藝溫度維持
|
100
|
|
金屬容器和管道防凍
|
59
|
|
路面融雪
|
80
|
八、產品主要用途
1、石油化工行業
容器加熱、工藝管道保溫、貯槽伴熱保溫、原油管道清臘解堵
2、采暖保溫
建筑物大面積采暖工廠、倉庫保溫農業園藝暖房供熱、恒溫控制家禽養殖采暖
3、寒冷地區露天設備設施
機械設備、飛機跑道、電視發射塔、涵洞、閥門
閘門、交通樞紐設施、學校、醫院露天臺階、間歇式液體泵
4、石油平臺和遠洋船泊
甲板防冷凝、船艙采暖、流體管道加熱保溫、機械設備保溫
5、燃燒預熱裝置
核電站反應堆預熱、燃油鍋爐預熱器、燃氣裝置預熱器
6、飛機跑道、鐵路道軌、道叉等需要加熱、保溫的場所。
1、石油化工行業
容器加熱、工藝管道保溫、貯槽伴熱保溫、原油管道清臘解堵
2、采暖保溫
建筑物大面積采暖工廠、倉庫保溫農業園藝暖房供熱、恒溫控制家禽養殖采暖
3、寒冷地區露天設備設施
機械設備、飛機跑道、電視發射塔、涵洞、閥門
閘門、交通樞紐設施、學校、醫院露天臺階、間歇式液體泵
4、石油平臺和遠洋船泊
甲板防冷凝、船艙采暖、流體管道加熱保溫、機械設備保溫
5、燃燒預熱裝置
核電站反應堆預熱、燃油鍋爐預熱器、燃氣裝置預熱器
6、飛機跑道、鐵路道軌、道叉等需要加熱、保溫的場所。
