高溫補償導線KCHFF EXHFF

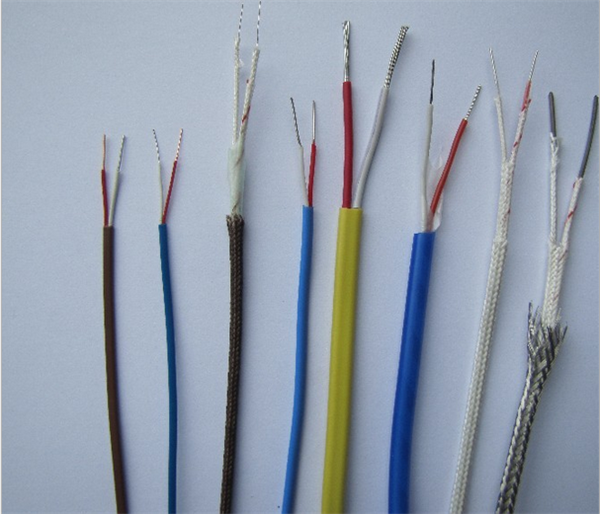

高溫補償導線KCHFF EXHFF適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、高溫補償導線KCHFF EXHFF執行標準 采用企業標準
二、高溫補償導線產品名稱、型號如表1所示
表1

產品名稱	補償導線型號	所配用熱電偶名稱	所配用熱電偶分度號
銅-銅鎳0.6補償導線	SC RC	鉑銠10-鉑熱電偶鉑銠13-鉑熱電偶	S R
鐵-銅鎳22補償導線	KCA	鎳鉻-鎳硅熱電偶	K
銅-康銅補償導線	KCB
鎳鉻10-鎳硅3延長型導線	KX
鐵-銅鎳22補償導線	NC	鎳鉻-鎳硅熱電偶	N
鎳鉻14硅-鎳硅延長型導線	NX	鎳鉻-鎳硅熱電偶	N
鎳鉻10-銅硅45延長型導線	EX	鎳鉻-銅鎳熱電偶	E
鐵-銅鎳45延長型導線	JX	鐵-銅鎳熱電偶	J
銅-銅鎳45延長型導線	TX	銅-康銅熱電偶	T

三、高溫補償導線KCHFF EXHFF使用條件 環境溫度：-60～275℃。

四、技術條件
1、當周?chē)諝鉁囟葹?/font>15～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的絕緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
表2

型號	熱電動勢μV	200℃時
型號	熱電動勢	允差
SC或RC KCA或KCB KX NC NX EX JX TX	1440 8137 8137 5912 5912 13419 10777 9285	±60 ±100 ±100 ±100 ±100 ±120 ±140 ±90

五、電纜的型號規格及外徑參考如表3

表

型號	線芯材料	線芯型式	標稱截面mm²	導體結構根/直徑mm	成品電纜外徑參考
KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF	補償導線合金絲	單股線芯	0.2 0.5 1.0 1.5 2.5	1/0.52 1/0.8 1/1.13 1/1.37 1/1.76	1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9
	補償導線合金絲	多股線芯	0.2 0.5 1.0 1.5	7/0.2 7/0.3 7/0.43 7/0.52	1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2

注：1、屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm；
2、線芯為多股線芯（R）或帶屏蔽（P），其型號應加“R"或“P"或“RP"。

六、交貨要求
1、交貨長度為100m或其整數倍，成盤長度應不小于100m,長度計量誤差應不超過±0.5%；
2、根據雙方協議允許任何長度交貨。
