屏蔽補償導線KXP-2*1.5mm2
產品描述

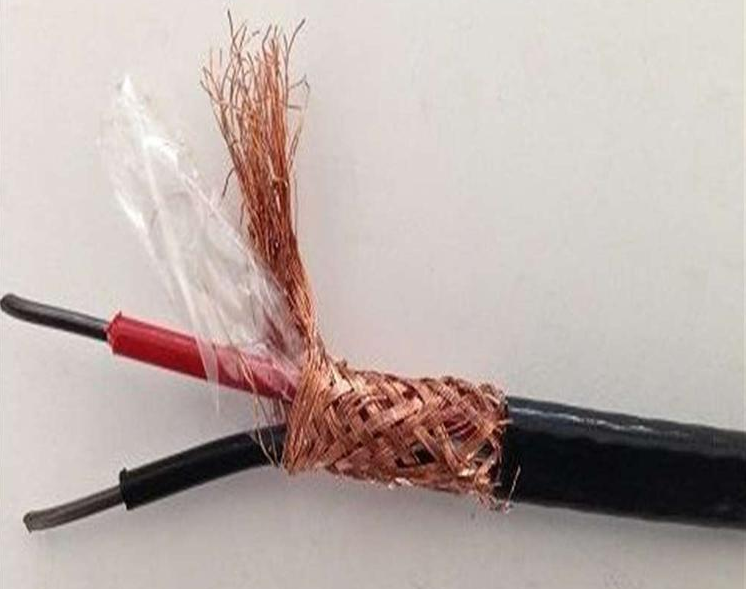

屏蔽補償導線KXP-2*1.5mm2是將熱電偶的參考端延伸到遠離熱源或環境溫度低且較恒定處，與顯示儀表連接構成測溫系統。屏蔽型KX補償導線2*1.5mm2可抗信息干擾、增加導線的強度， 分為內屏蔽和外屏蔽。
屏蔽補償導線KXP-2*1.5mm2產品標準
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號*個字母與熱電偶的分度號相對應
b）字母“X”表示延伸型補償導線（型別）
c）字母“C”表示補償型補償導線（型別）
注：SC型補償導線可配用R型分度號熱電偶
1）型號、合金絲材料和絕緣顏色
|
型號 |
分度號 |
配用熱電偶 |
補償導線合金絲 |
絕緣層著色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
BC |
B |
鉑銠30-鉑銠6 |
銅 |
銅 |
|
灰 |
|
SC |
S |
鉑銠10-鉑 |
SPC( 銅 ) |
SNC( 銅鎳0.6) |
紅 |
綠 |
|
RC |
R |
鉑銠13-鉑 |
RPC( 銅 ) |
RNC( 銅鎳0.6) |
紅 |
綠 |
|
KCA |
K |
鎳鉻-鎳硅 |
KPCA( 鐵 ) |
KNCA( 銅鎳 2) |
紅 |
藍 |
|
KCB |
KPCB( 銅 ) |
KNCB( 銅鎳 4) |
紅 |
藍 |
||
|
KX |
KPX( 鎳鉻 10) |
KNX( 鎳硅 3) |
紅 |
黑 |
||
|
NC |
N |
鎳鉻硅-鎳硅 |
NPC( 鐵 ) |
NNC( 銅鎳 18) |
紅 |
灰 |
|
NX |
NPX( 鎳鉻 14 硅) |
NNX( 鎳硅 4) |
紅 |
灰 |
||
|
EX |
E |
鎳硅-鎳硅 |
EPX( 鎳鉻 10) |
ENX( 銅鎳 45) |
紅 |
棕 |
|
JX |
J |
鐵-銅鎳 |
JPX( 鐵 ) |
JNX( 銅鎳 45) |
紅 |
紫 |
|
TX |
T |
銅-銅鎳 |
TPX( 銅 ) |
TNX( 銅鎳 45) |
紅 |
白 |
|
WC3/25 |
WRe3-WRe25 |
鎢-鎢25 |
WPC3/25 |
WNC3/25 |
紅 |
黃 |
|
WC5/26 |
WRe5-WRe26 |
鎢錸5-鎢錸26 |
WPC5/26 |
WNC5/26 |
紅 |
橙 |
2）使用分類及護層顏色
|
型號 |
SC |
KC |
KC1 |
KX |
EX |
JX |
TX |
|
正極 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
|
負極 |
綠 |
藍 |
海藍 |
黑 |
棕 |
紫 |
白 |
表一
|
使用分類 |
精度等級及標志 |
護層著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
|
耐熱用 |
H |
/ |
S |
黑色 |
黃色 |
表二
3）補償導線的熱電勢、允差
|
補償導線型號 |
熱電勢及允差（μV） |
熱電偶測試端溫度(℃) |
|||||
|
100 ℃ |
100 ℃ |
||||||
|
熱電勢(標準值) |
允 差 |
熱電勢(標準值) |
允 差 |
||||
|
普通級 |
精密級(S) |
普通級 |
精密級(S) |
||||
|
SC或RC |
645 |
±60(±5.0℃) |
±30(±2.5℃) |
1440 |
±60(±5.0℃) |
-- |
1000 |
|
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
-- |
-- |
900 |
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±200(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
EX |
6317 |
±60(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±120(±1.5℃) |
600 |
|
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9285 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
4） 屏蔽型KX補償導線2*1.5mm2允差及往復電阻
|
補償導線型號 |
20 ℃時往復電阻 Ω/m 不大于 |
||||
|
0.2mm² |
0.5mm² |
1.0mm² |
1.5mm² |
2.5mm² |
|
|
NC 或 BC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.10 |
0.73 |
0.44 |
|
JX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
TX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
N |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
|
WC3/25 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
|
WC5/26 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
絕緣電阻（20℃）：PVC絕緣不小于25MΩ.Km；FEP或PEA絕緣不小于100MΩ.Km。
阻燃特性：通過A類（按GB12666.5-90試驗）
