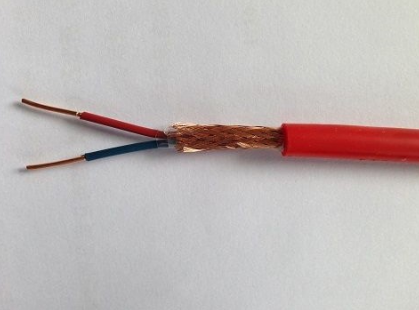

耐高溫補償導線JAKCH-GPG-2*2.5

在線咨詢全國熱線
18855017299

一、產品特點及用途
耐高溫補償導線JAKCH-GPG-2*2.5適用于高溫180℃低溫-60℃的惡劣環境中與熱電偶、檢流計及各種溫控儀表的連接線。具有耐suanjian、耐化學試劑、耐老化等特性。本產品也可采用絞合軟導體，故可用于各種移動場合。
二、產品執行標準：耐高溫補償導線JAKCH-GPG-2*2.5 執行GB/T4989-94.

三、產品型號及M稱

型號	M 稱
JAKCH-GG	硅橡膠J緣及護套耐熱用KC型補償導線(電纜)
JAKCH-GPG	硅橡膠鞋J緣及護套對絞對屏蔽耐熱用KC型補償電纜(電線)
JAKCH-GPGP	硅橡膠J緣及護套對絞對屏總屏蔽耐熱用KC型補償電纜
JAKCH-FG	氟塑料J緣硅橡膠護套耐熱用KC型補償導線(電纜)
JAKCH-FPG	氟塑料J緣硅橡膠護套對絞屏蔽耐熱用KC型補償導線(電纜)
JAKCH-FPGP	氟塑料J緣硅橡膠護套對絞對屏總屏蔽耐熱用KC型補償電纜

KX補償導線產品型號及M稱

型號	M稱
KC-GB-VVP	聚氯乙烯J緣和護套一般用普通JK分度號用補償型補償屏蔽線纜
ZR135-KC-GA-VVRP	阻燃135℃聚氯乙烯J緣和護套一般用準確JK分度號用補償型軟芯補償屏蔽線纜
KC-HA-FF46P	氟塑料J緣和護套高溫用準確JK分度號用補償屏蔽線纜
KC-HA-FVP	氟塑料J緣聚氯乙烯（105℃、135℃）護套耐熱用準確JK分度號用補償型補償屏蔽導線
KC-HA-FGP	氟塑料J緣硅橡膠護套高溫用準確JK分度號補償型補償屏蔽線纜
KC-HA-GGP	硅橡膠J緣和護套高溫用準確JK分度號補償型補償屏蔽導線
KC-GA-VP3VP	聚氯乙烯J緣對絞式鋁/塑復合分屏聚氯乙烯護套、銅絲編織總屏準確JK分度號補償型補償電纜
ZR135-KC-HA-FP2VP	氟塑料J緣對絞式銅帶分屏阻燃135℃聚氯乙烯護套銅絲編織總屏耐熱用準確JK分度號補償型補償電纜
IA-KC-HA-FP3GP	氟塑料J緣對絞式鋁/塑復合分屏硅橡膠護套銅絲編織總屏本安用高溫準確JK分度號補償型補償電纜
IA-KC-HA-FP2VRP22	氟塑料J緣對絞式銅帶分屏聚氯乙烯（105℃、135℃）護套銅絲編織總屏鋼帶鎧裝本安用耐熱準確JK分度號補償型補償電纜
KX-GB-VVP	聚氯乙烯J緣和護套一般用普通JK分度號用延伸型補償屏蔽線纜
ZR135-KX-GA-VVRP	阻燃135℃聚氯乙烯J緣和護套一般用準確JK分度號用延伸型軟芯補償屏蔽線纜
KX-HA-FF46P	氟塑料J緣和護套高溫用準確JK分度號用延伸型補償屏蔽線纜
KX-HA-FVP	氟塑料J緣聚氯乙烯（105℃、135℃）護套耐熱用準確JK分度號用延伸型補償屏蔽線纜
KX-HA-FGP	氟塑料J緣硅橡膠護套高溫用準確JK分度號延伸型補償屏蔽線纜
KX-HA-GGP	硅橡膠J緣和護套高溫用準確JK分度號延伸型補償屏蔽線纜
KX-HA-H4BFB	550℃J耐火型高溫用準確JK分度號延伸型補償屏蔽導線
KC-HA-H4BFB	550℃J耐火型高溫用準確JK分度號補償型補償屏蔽導線
EX-HA-H4BFB	550℃J耐火型高溫用準確JE分度號延伸型補償屏蔽導線
KC-HA-H4BFB	550℃J耐火型高溫用準確JE分度號補償型補償屏蔽導線
KX-GA-VP3VP	聚氯乙烯J緣對絞式鋁/塑復合分屏聚氯乙烯護套、銅絲編織總屏準確JK分度號延伸型補償電纜
ZR135-KX-HA-FP2VP	氟塑料J緣對絞式銅帶分屏阻燃135℃聚氯乙烯護套銅絲編織總屏耐熱用準確JK分度號延伸型補償電纜
IA-KX-HA-FP3GP	氟塑料J緣對絞式鋁/塑復合分屏硅橡膠護套銅絲編織總屏本安用高溫準確JK分度號延伸型補償電纜
IA-KC-HA-FP2VRP22	氟塑料J緣對絞式銅帶分屏聚氯乙烯（105℃、135℃）護套銅絲編織總屏鋼帶鎧裝本安用耐熱準確JK分度號延伸型補償電纜

注：1、如需其它型號產品，只需改寫型號的D一項，如JAEXH-GPGP等；
2、如需準確J，在原型號的D一項后加“S”如：JAKC-HS-GG等；
3、如需本安型和阻燃型產品，分別在原型號前加“IA”和ZRB、ZRC表示；
4、表中“P”為銅絲屏蔽，可改用：P1-鍍錫絲屏蔽，P2-銅帶屏蔽。
四、銷售范圍

標稱截面 mm2	導體結構㎜	銷售對數
標稱截面 mm2	根/單絲直徑	補償導線	補償電纜
0.5	7/0.30	1	2—24
1.0	7/0.43
1.5	7/0.52
2.5	19/0.41		2—19

五、補償導線外型尺寸及參考重量

芯數×截面mm2	成品電纜大外徑mm				計算重量kg/km
芯數×截面mm2	GG	GPG	FG	FPG	GG	GPG	FG	FPG
2×0.5	4.1×6.5	4.7×7.0	3.6×5.5	4.3×6.2	32	53	30	48
2×1.0	4.7×7.6	5.4×8.1	4.3×6.6	4.9×7.2	48	73	46	67
2×1.5	5.5×8.7	6.1×9.4	4.8×7.4	5.5×8.1	70	98	61	84
2×2.5	6.4×10.5	7.1×11.2	5.8×9.1	6.4×9.8	103	139	95	124
