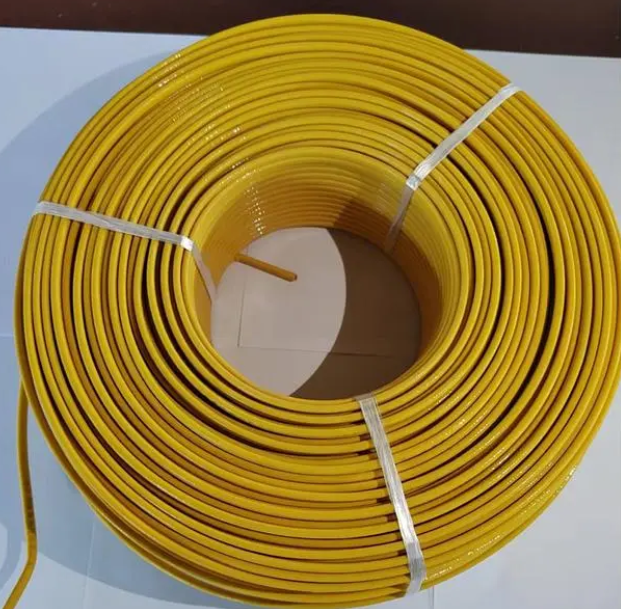

高溫補償導線KXS-FPF-2*0.5

KXS-FPF 2*1.5 高溫補償導線適用于分度號為S、B、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。工作溫度：最高70℃和105℃兩種。最低環境溫度；固定敷設-40℃；非固定敷設-15℃。最小彎曲半徑：聚氯乙烯絕緣和護套非鎧裝電纜不小于電纜外徑的6倍，鎧裝電纜不小于電纜外徑的 12倍。

在線咨詢全國熱線
18855017299

產品簡介

高溫補償導線KXS-FPF-2*0.5 適用于分度號為S、B、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。工作溫度：高70℃和105℃兩種。低環境溫度；固定敷設-40℃；非固定敷設-15℃。小彎曲半徑：聚氯乙烯J緣和護套非鎧裝電纜不小于電纜外徑的6倍，鎧裝電纜不小于電纜外徑的 12倍。

詳細介紹

高溫補償導線KXS-FPF-2*0.5 概述：

1、工作溫度：高200℃和260℃兩種。
2、低環境溫度；固定敷設-60℃；非固定敷設-20℃。
3、小彎曲半徑：非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍；

高溫補償導線執行標準：GB/T4989-94及企業標準

二、高溫補償導線KXS-FPF-2*0.5 型號M稱

型號	M稱
KX-FF	氟塑料J緣和護套普通K分度熱電偶用補償導線
KX-FPF	氟塑料J緣和護套銅絲編織屏蔽普通K分度熱電偶用補償導線
KX-FP1F	氟塑料J緣和護套鍍錫銅絲編織屏蔽普通K分度熱電偶用補償導線
KXS-FF	氟塑料J緣和護套準確K分度熱電偶用補償導線
KXS-FPF	氟塑料J緣和護套銅絲編織屏蔽準確K分度熱電偶用補償導線
KXS-FP1F	氟塑料J緣和護套鍍錫銅絲編織屏蔽準確K分度熱電偶用補償導線

注：其他補償導線EX、JX、SC、KC、NC、NX、BC、TX，只需改寫型號的項，如EX-VV、EX-VPV

型號	M稱
KX-FF	氟塑料J緣氟塑料護套普通K分度熱電偶用補償電纜
KX-FPF	氟塑料J緣氟塑料護套銅絲編織分屏蔽普通K分度熱電偶用補償電纜
KX-FPFP	氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通K分度熱電偶用補償電纜
KX-FFP	氟塑料J緣氟塑料護套銅絲編織總屏蔽普通K分度熱電偶用補償電纜
KXS-FF	氟塑料J緣氟塑料護套準確K分度熱電偶用補償電纜
KXS-FPF	氟塑料J緣氟塑料護套銅絲編織分屏蔽準確K分度熱電偶用補償電纜
KXS-FPFP	氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽準確K分度熱電偶用補償電纜
KXS-FFP	氟塑料J緣氟塑料護套銅絲編織總屏蔽準確K分度熱電偶用補償電纜
KX-FP3F	氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套普通K分度熱電偶用補償電纜
KX-FP3FP3	氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通K分度熱電偶用補償電纜
KX-FFP3	氟塑料J緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通K分度熱電偶用補償電纜
KXS-FP3F	氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套準確K分度熱電偶用補償電纜
KXS-FFP3	氟塑料J緣及護套鋁/塑復合帶總屏蔽準確K分度熱電偶用補償電纜
KXS-FP3FP3	氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套準確K分度熱電偶用補償電纜

注：1、其它補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料J緣銅帶繞包分屏蔽氟塑料護套普通K分度熱電偶用補償電纜。

四、KXS-FPF 2*1.5 高溫補償導線型號結構

項目		代號	說明
型號		SC KCA、KCB KX EX JX TX NC	配用S分度號熱電偶的補償型補償線纜配用K分度號熱電偶的補償型補償線纜配用K分度號熱電偶的延伸型補償線纜配用E分度號熱電偶的延伸型補償線纜配用J分度號熱電偶的延伸型補償線纜配用T分度號熱電偶的延伸型補償線纜配用N分度號熱電偶的補償型補償線纜
分類和精度	使用分類	G H	一般溫度使用（不超過105℃）高溫使用
分類和精度	精度	S	熱電動勢允差為普通可省略熱電動勢允差為準確
耐熱等		105	高使用溫度為70℃ 可省略高使用溫度為105℃
J緣材料		V	聚氯乙烯
屏蔽材料		P P1 P2 P3（PL）	無屏蔽可省略銅絲編織屏蔽鍍錫絲編織屏蔽銅帶繞包屏蔽鋁/塑復合帶繞包屏蔽
護套材料		V	聚氯乙烯
鎧裝材料		22	鋼帶鎧裝
導體種類		A R	單股導體多股導體
規格			補償導線填寫：2×導體截面（2×S）補償電纜填寫：芯數× （2× 導體截面）（N× 2× S） N：1、2、3、4、5、6、7、8、9、10、12、14、16、19 S：0.5、1.0、1.5、2.5（m㎡）

注：要求阻燃應在型前加ZR；本安電路用應在型號前加IA
舉例：配用E分度號一般準確耐溫200℃補償型多股1.0m㎡截面鋁復合帶分對屏蔽的五對熱電偶補償電纜表示為：EX-HS200-FP3F-R 5×（2×1.0）
五、耐高溫補償導線技術參數
1、J緣層顏色

補償導線	補償導線合金絲		補償導線J緣層顏色		配用熱電偶分度號
補償導線	正	負	正	負	配用熱電偶分度號
SC	SPC（銅）	SNC（銅鎳）	紅	綠	S（鉑銠10-鉑）
KCA	KCA（鐵）	KNA（銅鎳）	紅	藍	K（鎳鉻-鎳硅）
KCB	KCB（銅）	KNB（銅鎳）	紅	藍	K（鎳鉻-鎳硅）
KX	KPX（鎳鉻）	KNX（鎳硅）	紅	黑	K（鎳鉻-鎳硅）
EX	EPX（鎳鉻）	ENX（銅鎳）	紅	棕	E（鎳鉻-銅鎳）
JX	JPX（鐵）	JNX（銅鎳）	紅	紫	J（鐵-銅鎳）
TX	TPX（銅）	TNX（銅鎳）	紅	白	T（銅-銅鎳）
NC	NPC（鐵）	NNC（銅鎳）	紅	灰	N（鎳鉻硅-鎳硅）

注:補償導線型號個字母與熱電偶的分度號對應,D二個字母中“X"表示延伸型補償導線（與熱電偶材料相同）,“C"表示補償型補償導線
2、分類及護層顏色

使用分類	精度等標志		護套顏色
使用分類	普通	準確	普通	精度	本安電纜
一般用	省略	S	黑色	灰色	藍色
耐熱用	省略	S	黑色	黃色	藍色

3、熱電動式及允差

型號	SC或RC	KCA，KX	NC，NX	EX	JX	TX
熱電動勢mv	1.440	8.137	5.912	13.419	10.777	9.286
普通允差uv	±60	±100	±100	±200	±140	±90
準確允差uv		±60	±60	±120	±85	±48

4、線芯結構及標稱截面

導體標稱截面m㎡	導體結構
導體標稱截面m㎡	單股線芯（A類）	多股線芯（R類）
0.5	1/0.8	7/0.3
1.0	1/1.13	7/0.43
1.5	1/1.37	7/0.52
2.5	1/1.76	19/0.41

5、其他指標
1.J緣電阻:當周圍空氣溫度為15-35℃,相對濕度不超過80%時,補償導線成品線芯間和線芯與屏蔽層間的J緣
2.J緣層及護套機械性能:J緣層和護套的抗拉強度≥12.5N/m㎡,伸長率≥125%
3.阻燃性能:根據用戶所需可以符合GB12666-1990A、B、C
6、補償導線及補償電纜外形尺寸和計算重量
補償導線

標稱截面	大外徑				計算重量
	FF		FPF、FP1F		FF		FP1F
	A類導體	R類導體	A類導體	R類導體	A類導體	R類導體	A類導體	R類導體
0.5	2.6×4.6	2.8×4.8	3.2×5.2	3.4×5.4	27	30	45	50
1.0	3.0×5.3	3.1×5.6	3.6×5.9	3.7×6.2	39	45	64	69
1.5	3.2×5.8	3.4×6.2	3.8×6.4	4.0×6.8	54	60	77	87
2.5	3.9×6.7	4.0×7.3	4.2×7.3	4.6×7.9	77	84	103	114

補償電纜

芯對數	導體種類	大外徑								計算重量（Kg/Km）
		FF				FPF、FP1F				FF				FPF、FP1F
		0.5	1.0	1.5	2.5	0.5	1.0	1.5	2.5	0.5	1.0	1.5	2.5	0.5	1.0	1.5	2.5
1	A R	5.0 5.2	5.8 6.1	6.4 6.6	7.4 7.8	5.6 5.8	6.3 6.8	6.9 7.4	7.8 8.7	36 38	50 54	62 72	92 99	53 56	70 80	89 95	117 126
2	A R	7.9 8.2	9.0 9.5	9.9 10.7	11.6 12.4	9.7 10.0	11.0 11.71	11.9 13.0	13.6 15.1	79 84	112 120	137 158	198 238	156 164	207 221	240 277	325 360
3	A R	8.4 8.6	9.6 10.3	10.8 11.3	12.3 13.6	10.5 10.9	11.8 12.4	13.0 13.8	14.5 16.1	91 96	139 155	181 198	256 295	193 204	254 273	317 344	412 446
4	A R	9.0 9.2	10.6 11.2	11.7 12.3	13.6 14.7	12.3 13.2	14.1 15.1	15.3 16.3	17.3 19.7	113 119	172 185	218 250	327 355	236 248	322 346	383 408	497 540
5	A R	10.5 107	11.9 13.0	13.5 14.3	15.5 16.7	12.5 13.6	14.5 15.4	15.6 16.6	17.6 20.0	146 156	214 251	288 311	411 453	302 319	392 423	468 499	612 696
6	A R	12.0 12.3	14.0 15.0	15.5 16.5	17.8 19.8	14.7 15.3	16.5 17.6	17.9 19.5	20.7 23.0	178 192	283 303	352 381	502 573	361 383	473 507	562 634	767 836
7	A R	12.2 12.9	14.3 15.3	15.7 16.7	18.2 20.1	15.0 15.5	16.7 17.9	18.2 19.8	21.0 23.4	187 215	296 318	375 402	535 607	388 408	505 545	606 672	825 897
8	A R	13.6 14.1	15.6 16.7	17.3 18.8	20.4 22.4	16.3 16.9	18.3 20.0	20.4 21.7	23.0 25.4	228 242	333 360	426 480	634 686	435 457	568 640	710 760	934 1046
