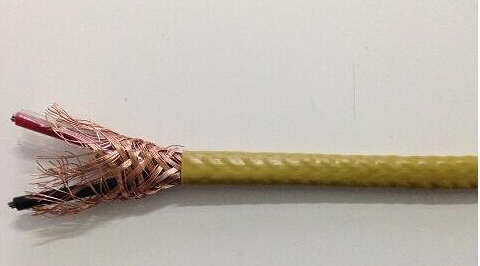

KX補償導線KX-FPFP-1*2*1.5

 KX補償導線KX-FPFP-1*2*1.5
   KX補償導線KX-FPFP-1*2*1.5適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。補償導線分為延長性與補償型。

KX補償導線KX-FPFP-1*2*1.5按熱電特性的允差不同分為準確(符號S)和普通（符號無）。
   熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
產品標準: 熱電偶補償導線：GB/T4989-94
熱電偶補償電纜：Q/ 3 20831SQL07-96
使用特性: 使用溫度：耐熱：-65~+200℃及-65~+260℃兩種；
普通：-40~+70℃及-40~+105℃兩種；
小彎曲半徑：補償導線：不小于導線外8倍；
產品標準: 熱電偶補償導線：GB/T4989-94
熱電偶補償電纜：Q/ 3 20831SQL07-96 使用特性: 使用溫度：耐熱：-65~+200℃及-65~+260℃兩種；
普通：-40~+70℃及-40~+105℃兩種；
小彎曲半徑：補償導線：不小于導線外8倍；
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍

補償導線型號M稱
KX-FF 氟塑料J緣和護套普通K分度熱電偶用補償導線
KX-FPF 氟塑料J緣和護套銅絲編織屏蔽普通K分度熱電偶用補償導線
KX-FP1F 氟塑料J緣和護套鍍錫銅絲編織屏蔽普通K分度熱電偶用補償導線
KXS-FF 氟塑料J緣和護套準確K分度熱電偶用補償導線
KXS-FPF 氟塑料J緣和護套銅絲編織屏蔽準確K分度熱電偶用補償導線
KXS-FP1F 氟塑料J緣和護套鍍錫銅絲編織屏蔽準確K分度熱電偶用補償導線
注：其他型號補償導線EX、JX、SC、KC、NC、NX、BC、TX，只需改寫型號的項，如EX-VV、EX-VPV

補償電纜
KX-FF 氟塑料J緣氟塑料護套普通K分度熱電偶用補償電纜
KX-FPF 氟塑料J緣氟塑料護套銅絲編織分屏蔽普通K分度熱電偶用補償電纜
KX-FPFP 氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通K分度熱電偶用補償電纜
KX-FFP 氟塑料J緣氟塑料護套銅絲編織總屏蔽普通K分度熱電偶用補償電纜
KXS-FF 氟塑料J緣氟塑料護套準確K分度熱電偶用補償電纜
KXS-FPF 氟塑料J緣氟塑料護套銅絲編織分屏蔽準確K分度熱電偶用補償電纜
KXS-FPFP 氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽準確K分度熱電偶用補償電纜
KXS-FFP 氟塑料J緣氟塑料護套銅絲編織總屏蔽準確K分度熱電偶用補償電纜
KX-FP3F 氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套普通K分度熱電偶用補償電纜
KX-FP3FP3 氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通K分度熱電偶用補償電纜
KX-FFP3 氟塑料J緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通K分度熱電偶用補償電纜
KXS-FP3F 氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套準確K分度熱電偶用補償電纜
KXS-FFP3 氟塑料J緣及護套鋁/塑復合帶總屏蔽準確K分度熱電偶用補償電纜
KXS-FP3FP3 氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套準確K分度熱電偶用補償電纜
注：
1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料J緣銅帶繞包分屏蔽氟塑料護套普通K分度熱電偶用補償電纜。
3、還有一些特制的聚四氟乙烯薄膜與玻璃絲復合J緣及護套的高溫補償電纜，如：KXHF4

補償導線其他指標
1.J緣電阻:當周圍空氣溫度為15-35℃,相對濕度不超過80%時,補償導線成品線芯間和線芯與屏蔽層間的J緣
2.J緣層及護套機械性能:J緣層和護套的抗拉強度≥12.5N/m㎡,伸長率≥125%
3.阻燃性能:根據用戶所需可以符合GB12666-1990A、B、C
4.補償導線及補償電纜外形尺寸和計算重量
注:Ⅰ帶屏蔽或鋁塑復合帶的電纜外徑略大于無屏蔽層的電纜
Ⅱ即有分屏蔽也有總屏蔽的電纜外徑略大于只有分屏蔽的電纜
Ⅲ只有總屏蔽的電纜外徑略小于只有分屏蔽的電纜
